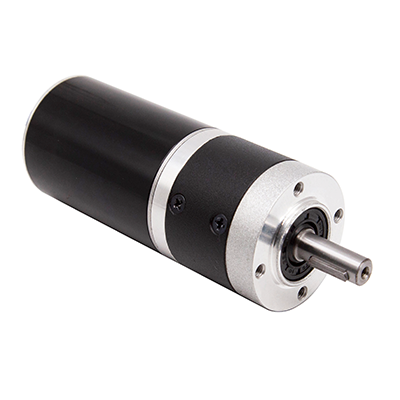

Κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες 36 mm

Κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες 36 mm

Οι κινητήρες BLDC με γρανάζια 36 mm έχουν μέγεθος πλαισίου 42x42 mm, που αποτελείται από ένα οικονομικό πλανητικό κιβώτιο ταχυτήτων 36 mm και έναν στρογγυλό κινητήρα συνεχούς ρεύματος χωρίς ψήκτρες 42 mm. Διατίθενται σε 4 στάνταρ μοντέλα με σχέση μετάδοσης από 3:1 έως 225:1. Συνδυάζοντας τα πλεονεκτήματα της τεχνολογίας χωρίς ψήκτρες, αυτοί οι κινητήρες εξασφαλίζουν αποτελεσματική και ανθεκτική απόδοση, ενώ οι μεταβλητές σχέσεις μετάδοσης τους καθιστούν ευέλικτους και κατάλληλους για ένα ευρύ φάσμα εφαρμογών.

Αποστολή ερώτησής
  • Γρήγορη Παράδοση
  • Διασφάλιση ποιότητας
  • Customization AvailableΔιαθέσιμη προσαρμογή
Εισαγωγή προϊόντος

Μηχανική Διάσταση

Mechanical Dimension



Γενική Προδιαγραφή

Τύπος περιέλιξης αστέρι
Hall Effect Angle 120 μοίρες (ηλεκτρική γωνία)
Αξονικό παιχνίδι άξονα 0.025 χλστ
Θερμοκρασία περιβάλλοντος 0 βαθμός -+50 βαθμός (Χωρίς συμπύκνωση))
Υγρασία περιβάλλοντος ＜85% (Χωρίς συμπύκνωση)
Μέγιστη. Ακτινική Δύναμη 30N
Μέγιστη. Αξονική Δύναμη 15N
Κατηγορία μόνωσης τάξη Β
Διηλεκτρική Αντοχή one minute@500VAC.5mA
Αντίσταση μόνωσης 100MΩ Ελάχ.@500VDC



Ηλεκτρική Σύνδεση

Αριθμός οδηγού. Χρώμα μολύβδου Μόλυβδος Σύνδεση
1 το κόκκινο UL1007/26AWG VCC
2 Μαύρος GND
3 Κίτρινος ΑΙΘΟΥΣΑ Α
4 άσπρο ΑΙΘΟΥΣΑ Β
5 Μπλε ΑΙΘΟΥΣΑ Γ
6 Πορτοκάλι UL1007/22AWG Φάση U
7 Πράσινος Φάση V
8 καφέ Φάση Δ



Παράμετρος κιβωτίου ταχυτήτων

Στάδιο   1 στάδιο 2 στάδιο 3 στάδιο
Αναλογία   3 4 5 9 20 25 36 45 100 125 180 225
Μήκος L1 mm 37 42 50.5
Μήκος L2 mm 35 40 48.5
Ονομαστικό φορτίο Nm 1 2 3
Μέγιστο φορτίο Nm 2 4 6
Αποδοτικότητα η % 85% 75% 65%
Αντίκτυπος βαθμός Μικρότερο ή ίσο με 0,8 μοίρες Μικρότερο ή ίσο με 1,6 μοίρες Μικρότερο ή ίσο με 2,4 μοίρες
Βάρος κιλό 0.4 0.6 0.8
Θερμοκρασία περιβάλλοντος λειτουργίας βαθμός -20 βαθμός ~90 μοίρες (Προσαρμογή χαμηλής θερμοκρασίας)
Ονομαστική Ταχύτητα Εισόδου n1N σ.α.λ 3000
Μέγιστη. Ταχύτητα εισόδου n1B σ.α.λ 5000
Βαθμός προστασίας κιβωτίου ταχυτήτων IP 54
Λάδωμα   Λίπανση Life Grease
Θόρυβος dB 50dB/1m
Διάρκεια ζωής hr ~20000



Τεχνικές προδιαγραφές

Αριθμός Μοντέλου. Πίσω σταθερά EMF Μετρημένη ηλεκτρική τάση Ταχύτητα Ονομαστική ροπή Εξουσία Ονομαστικό ρεύμα Ταχύτητα χωρίς φορτίο Ρεύμα χωρίς φορτίο Αντίσταση/γραμμή Επαγωγή/γραμμή Μήκος
  V/krpm VDC σ.α.λ N.m W A σ.α.λ A Ω mH mm
42BL02402-0026-XXX 4.1 24 4000 0.062 26 1.77 6700 0.19 1.76 3.2 40
42BL02402-0053-XXX 6.1 24 4000 0.125 52.5 3.4 6500 0.53 0.78 1.26 60
42BL02402-0078-XXX 4.3 24 4000 0.185 77.5 4.8 6000 0.32 0.76 1 80
42BL02402-0105-XXX 4.1 24 4000 0.251 105 6 5900 1 0.52 0.783 100

Παρατήρηση: Οι πελάτες χρειάζεται μόνο να παρέχουν την ταχύτητα και τη ροπή του τελικά ολοκληρωμένου κινητήρα και εμείς θα επιλέξουμε τον κατάλληλο κινητήρα και κιβώτιο ταχυτήτων για την εφαρμογή σας.



FAQ

Ε: Μπορούν οι κινητήρες BLDC με γρανάζια να χρησιμοποιηθούν σε εφαρμογές υψηλής ταχύτητας;

Α: Οι κινητήρες BLDC με γρανάζια είναι ευέλικτοι και μπορούν να χρησιμοποιηθούν σε εφαρμογές υψηλής ταχύτητας. Συνδυάζοντας την εγγενή αποτελεσματικότητα της τεχνολογίας χωρίς ψήκτρες με τη μείωση ταχύτητας, προσφέρουν ακριβή έλεγχο της ταχύτητας και της ροπής. Αυτό τα καθιστά κατάλληλα για σενάρια που απαιτούν γρήγορες ταχύτητες περιστροφής και ακριβή έλεγχο, όπως συστήματα μεταφοράς, μηχανήματα υψηλής ταχύτητας και ορισμένες εφαρμογές αεροδιαστημικής. Η επιλογή της σχέσης μετάδοσης είναι ζωτικής σημασίας για την προσαρμογή αυτών των κινητήρων σε συγκεκριμένες απαιτήσεις υψηλής ταχύτητας.



Ε: Ποιος είναι ο αντίκτυπος της θερμοκρασίας στην απόδοση κινητήρων DC χωρίς ψήκτρες (BLDC);

Α: Η θερμοκρασία παίζει κρίσιμο ρόλο στην απόδοση των κινητήρων DC χωρίς ψήκτρες (BLDC). Οι υψηλές θερμοκρασίες λειτουργίας μπορεί να προκαλέσουν υπερθέρμανση του κινητήρα, οδηγώντας σε μειωμένη απόδοση και πιθανή ζημιά. Αντίθετα, το υπερβολικό κρύο μπορεί να μειώσει την αποτελεσματικότητα της λίπανσης, επηρεάζοντας την απόδοση του κιβωτίου ταχυτήτων. Επομένως, η διατήρηση ενός βέλτιστου εύρους θερμοκρασίας είναι απαραίτητη για τη διασφάλιση συνεπούς και αξιόπιστης λειτουργίας του κινητήρα σε διάφορες εφαρμογές.



Ε: Είναι δυνατόν να περιηγηθούμε στο εργοστάσιό σας πριν επιβεβαιώσουμε την παραγγελία μας;

Α: Σίγουρα, θα χαρούμε να κανονίσουμε μια επίσκεψη στο εργοστάσιο για εσάς. Αυτό όχι μόνο σας επιτρέπει να εξοικειωθείτε με τις δραστηριότητές μας, αλλά βοηθά επίσης να δημιουργήσετε μια σταθερή βάση για την επιχειρηματική μας σχέση.



Ε: Θα μπορούσατε να περιγράψετε τη συσκευασία που χρησιμοποιείται για τους κινητήρες σας;

Α: Οι κινητήρες μας είναι συσκευασμένοι με ασφάλεια σε αφρό που απορροφά τους κραδασμούς. Κάθε μοτέρ τοποθετείται σε μια ξεχωριστή τσέπη μέσα στον αφρό για να αποτρέψει οποιαδήποτε πιθανή ζημιά από την επαφή με άλλους κινητήρες και να αντέχει στις ακαμψίες της μεταφοράς, συμπεριλαμβανομένων των έντονων κραδασμών.



Ε: Μπορείτε να παρέχετε προσαρμοσμένες υπηρεσίες;

Α: Ναι. Έχουμε το δικό μας εργαστήριο παραγωγής μηχανουργικής κατεργασίας που μας δίνει τη δυνατότητα να ανταποκρινόμαστε στις διαφορετικές ανάγκες εξατομικευμένων προϊόντων. Μπορούμε να ικανοποιήσουμε συγκεκριμένες απαιτήσεις, όπως η προσαρμογή του μήκους, του πάχους, του σχήματος και του μεγέθους ενός άξονα σύμφωνα με τις μοναδικές προδιαγραφές που παρέχονται από τους πελάτες μας. Στόχος μας είναι να παρέχουμε εξατομικευμένες λύσεις που ευθυγραμμίζονται με τις συγκεκριμένες ανάγκες σας. Μη διστάσετε να συζητήσετε μαζί μας τις απαιτήσεις προσαρμογής σας και θα συνεργαστούμε στενά μαζί σας για να παρέχουμε το επιθυμητό αποτέλεσμα.
